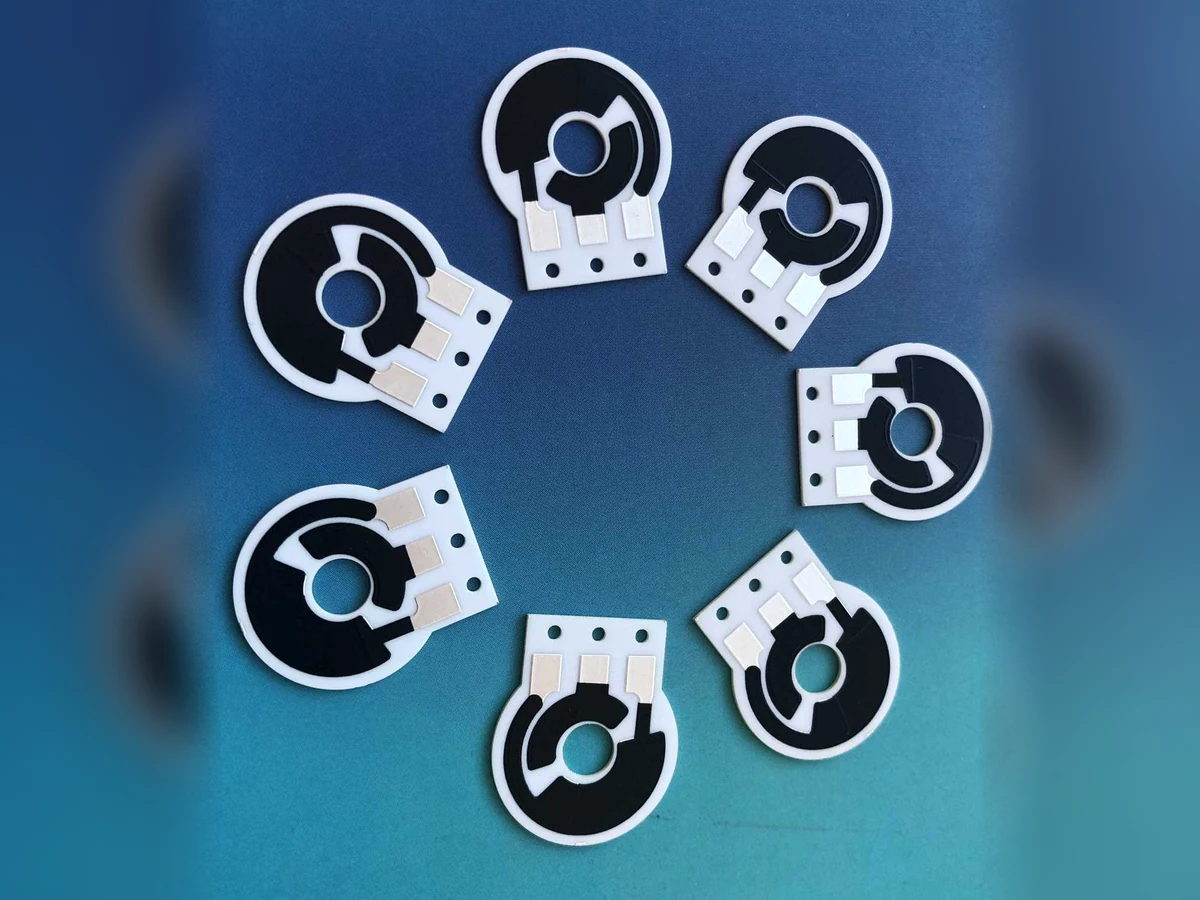

传感器和仪器模块往往同时需要微弱信号、加热温控、绝缘、耐腐蚀和机械定位。陶瓷基板能够把多种功能集中在小面积内，但布局必须控制热源、信号、地和机械应力之间的相互影响。
加热器附近的温度梯度可能改变电阻和传感输出，高阻节点又容易受到污染和表面漏电影响。工程设计应区分功率区、敏感信号区、接地和保护区，并为清洗、封装和校准留出空间。
对于需要气体、液体或真空环境的仪器，陶瓷、金属膜、保护层和封装材料的兼容性必须通过实际介质验证。
材料、线路和保护结构必须围绕真实环境选择，不能仅根据室温下的初始电性能判断。
低电平、高阻或模拟输出对污染、漏电和温漂敏感。
集成加热会改变相邻电阻、传感元件和封装应力。
线路、焊盘、孔槽和保护区需要在有限面积内协同。
残留、挥发物和腐蚀环境可能影响长期绝缘与信号。
电阻绝对值、比例和温度系数需要匹配系统算法。
焊接、键合、胶粘、灌封和清洗都可能改变初始性能。
以下是常见匹配方向，最终方案仍取决于机械结构、电性能、温度、介质和验证标准。

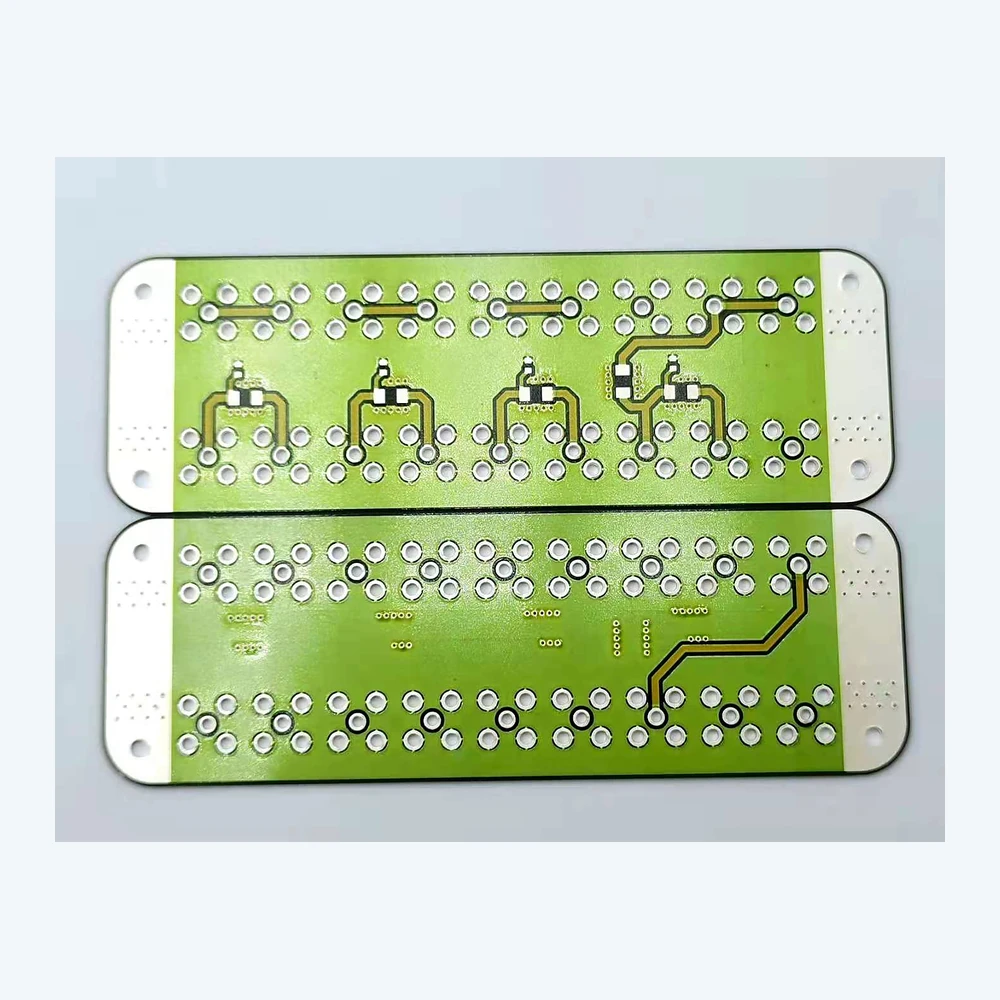

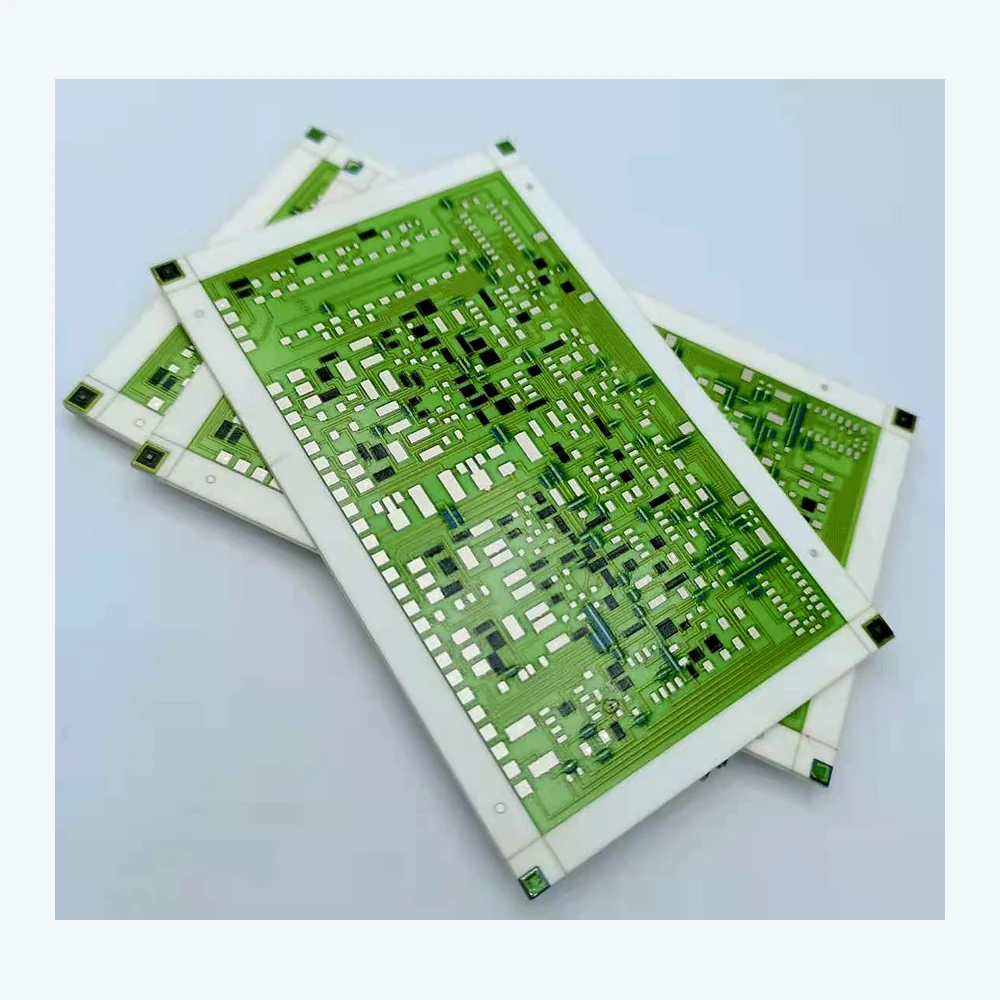

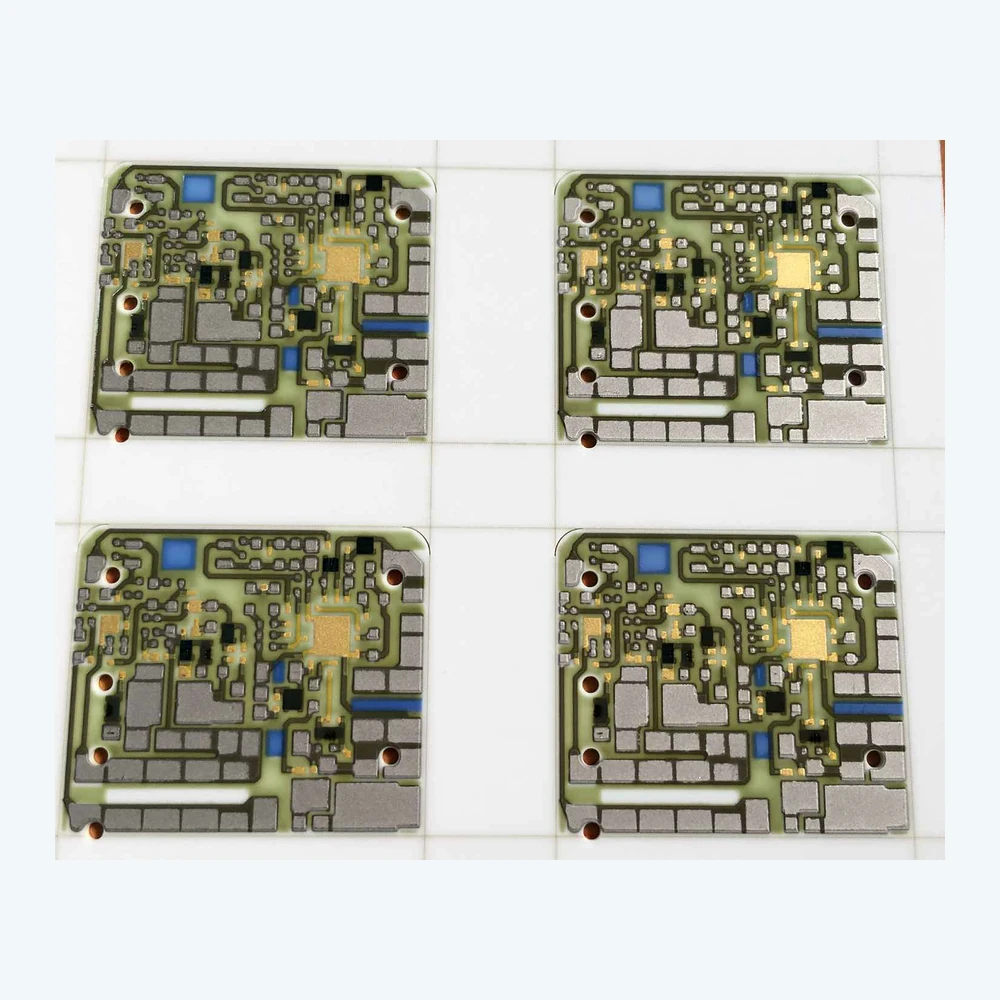

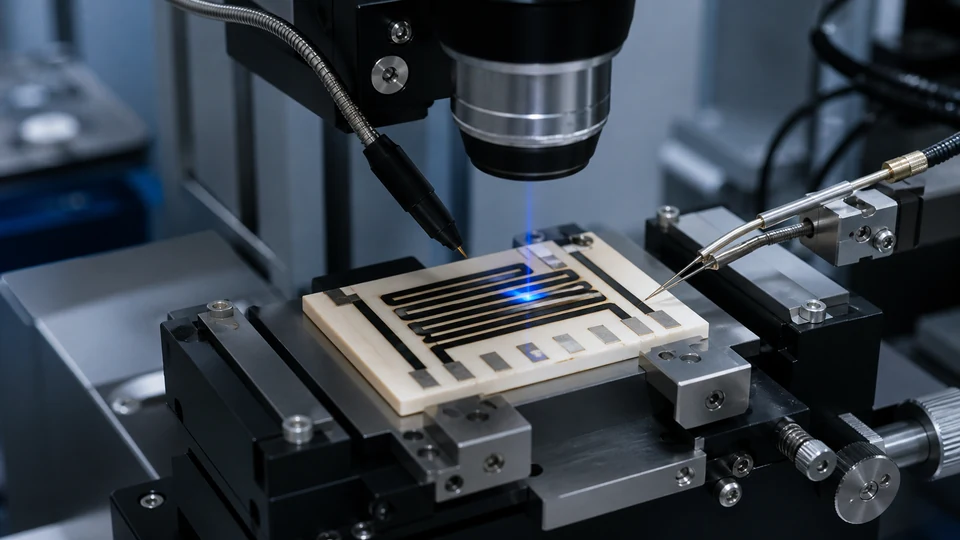

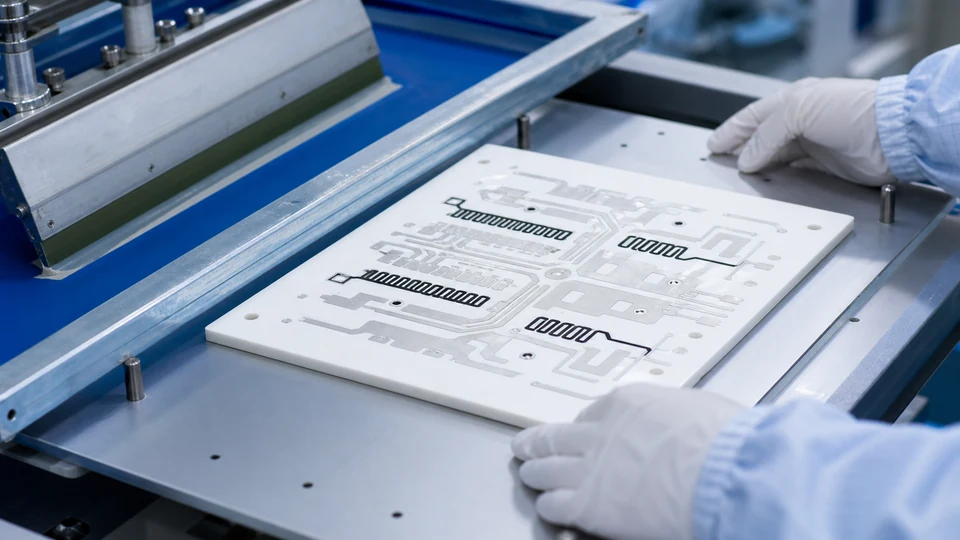

厚膜电阻可用于分压、桥路、加热或传感。对于需要系统校准的仪器，应明确哪些误差可以通过软件补偿，哪些必须由硬件阻值或比例保证，从而合理安排激光调阻和测试成本。
灌封或气密封装后再发现电阻、焊接或污染问题，返工成本很高。建议先完成裸板电性能、装配可焊性和初步热测试，再进入最终封装。
结合实际电路、介质、温度和封装完成零点、满量程、漂移、噪声、绝缘和热循环验证；需要长期稳定性的项目应定义老化条件和校准周期。
可以评估，但需要控制热交叉影响、绝缘、测量电流和温度系数，并通过标定。
表面洁净、绝缘间距、保护层、湿度和测试治具非常重要，残留助焊剂也可能造成漏电。
取决于项目范围、校准治具和标准件，可在询价阶段明确单板测试或组件校准责任。
需要评估陶瓷、金属化、焊料、胶粘和保护材料的放气与热传导条件，并按客户真空等级验证。
