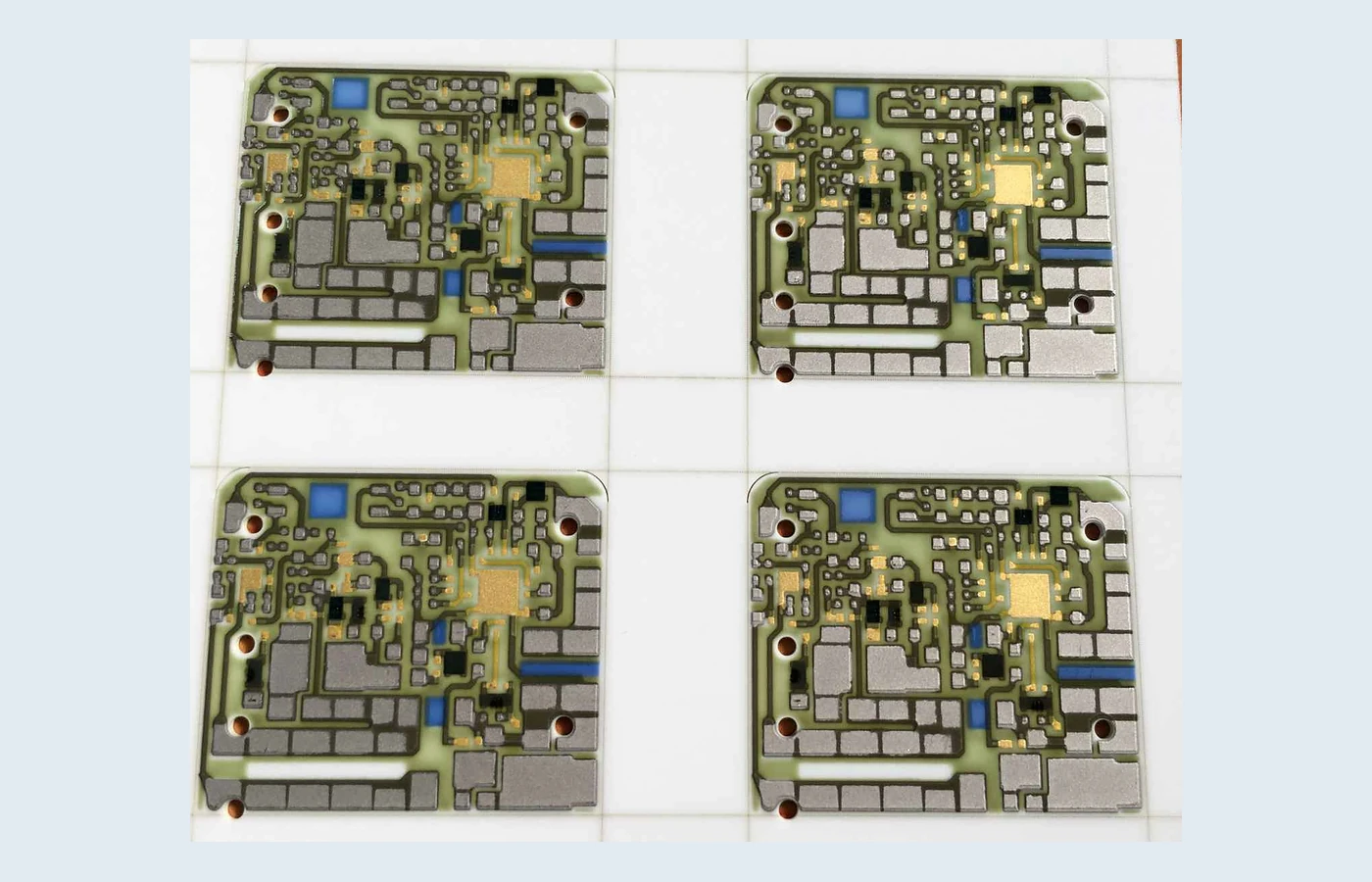

厚膜陶瓷电路板以氧化铝、氮化铝等陶瓷为基材，通过多次印刷、干燥和烧结形成电路。与仅承担互连功能的普通PCB不同，它可以把电阻、加热轨迹、接触轨迹和绝缘介质直接集成在基板表面。
厚膜陶瓷电路板如何制造
典型流程包括基板清洁、网版制作、导体印刷、干燥、约850℃级烧结，以及电阻、介质或保护层的重复印刷烧结。每一种浆料都有匹配的烧结曲线和层间兼容要求，印刷顺序也会影响附着力、阻值与后续焊接。
产品可设计为单面、双面或带通孔互连结构。对于通孔、细线宽、小间距、局部可焊、键合或耐磨接触区，需要在Gerber阶段明确层定义和表面功能。
产品特点与工程价值
耐温与绝缘
陶瓷基材在高温和高绝缘要求下比常规有机板更有优势。
功能集成
可在同一基板上组合导体、电阻、加热、介质和保护功能。
尺寸稳定
适合对热环境和长期几何稳定性敏感的传感与控制部件。
工程可定制
外形、孔槽、线路、阻值和焊盘可围绕终端结构进行开发。
常用材料与规格方向
| 常用基材 | 96%氧化铝陶瓷；高导热需求可评估氮化铝等材料 |
|---|---|
| 导体体系 | 银、银钯、银铂及其他可焊/键合体系，按应用选择 |
| 功能层 | 导体、电阻、介质、绝缘、保护层或耐磨接触区 |
| 烧结工艺 | 厚膜浆料通常采用约850℃级峰值温度，具体以材料体系为准 |
| 外形加工 | 切割、钻孔、开槽、异形加工等按尺寸与公差评估 |
| 后处理 | 可按项目评估镀镍金、焊接、引线、激光调阻或装配 |
网页参数为常见设计方向，不构成对所有尺寸和结构的统一承诺。最终材料、精度、膜层、测试与交付要求以双方确认的工程图、规格书和样件结果为准。
典型应用
- 功率模块、LED和电源控制中的绝缘互连基板
- 汽车与摩托车传感器中的电阻轨迹和信号电路
- 工业控制、仪器仪表和分析设备中的功能电路
- 高温、腐蚀或尺寸稳定要求较高的电子组件
询价与DFM评审需要提供
- 有效版本的Gerber、PDF或DXF图纸；如为双面板需明确每一层定义
- 陶瓷材料、厚度、外形、孔槽、关键尺寸和公差
- 导体材料、焊接或键合方式、表面处理及功能区要求
- 电阻值、公差、TCR、功率与是否允许激光调阻
- 预计样品数量、年用量、测试标准和工作环境
设计时容易忽略的问题
陶瓷脆性高，孔边距、尖角、窄桥和装配应力必须提前考虑；焊接时还需要受控预热与温度曲线。若保护层或污染覆盖焊盘，可能造成可焊性问题，因此焊接区、接触区和涂覆区必须在图纸中明确区分。
