薄膜线路一定比厚膜更好吗？

不是。薄膜适合精细线路和特定高频结构；厚膜在功能浆料、快速定制和部分成本场景更合适。

能做多细的线宽间距？

实际能力与金属厚度、陶瓷表面、总面积、图形密度和良率有关，需要对具体版图评估，不能用单一最小值覆盖所有产品。

可依据键合材料、线径、拉力和封装条件评估金属体系与表面层，并通过样件键合验证。

需要介电常数、基板厚度、金属厚度、线宽、接地结构和测试频段等完整输入，并结合仿真和实测。

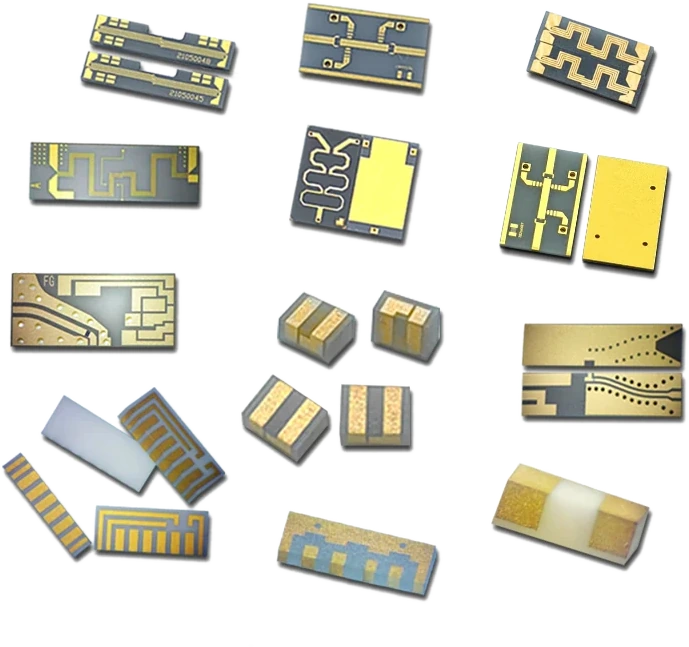

薄膜陶瓷电路与厚膜电路的核心区别在于成膜和图形化方法。薄膜工艺通常能获得更精细的线路和更可控的几何边缘，适合微波、高频、光电和精密传感模块；但成本、基板表面、加工和设计规则也更加严格。

当图纸包含厚膜印刷难以稳定实现的细线、窄间距、微小焊盘、精密阻抗结构或高频传输线时，可以考虑薄膜陶瓷方案。是否需要薄膜不能只看“线很细”，还要结合总尺寸、金属厚度、电流、焊接和批量成本。

薄膜金属体系、附着层、导电层和表面层需要匹配后续键合或焊接。陶瓷表面粗糙度、平整度和清洁度对图形质量影响明显，因此基板规格是评估的重要输入。

适合较细线宽、小间距和微小焊盘结构。

可围绕微波传输、接地和阻抗结构进行版图评审。

金属体系可针对键合、焊接或精密连接需求设计。

适合空间受限、图形密度较高的陶瓷模块。

网页参数为常见设计方向，不构成对所有尺寸和结构的统一承诺。最终材料、精度、膜层、测试与交付要求以双方确认的工程图、规格书和样件结果为准。

不能简单互换。薄膜更适合精细几何和特定高频/键合需求，厚膜则在功能电阻、较厚导体、成熟烧结和成本方面有不同优势。工程评审应从最终功能与量产成本选择，而不是仅以工艺名称判断。
