陶瓷金属化基板

在陶瓷表面形成具有导电、焊接、键合或封装功能的金属图形,并根据终端装配方式匹配膜层体系。

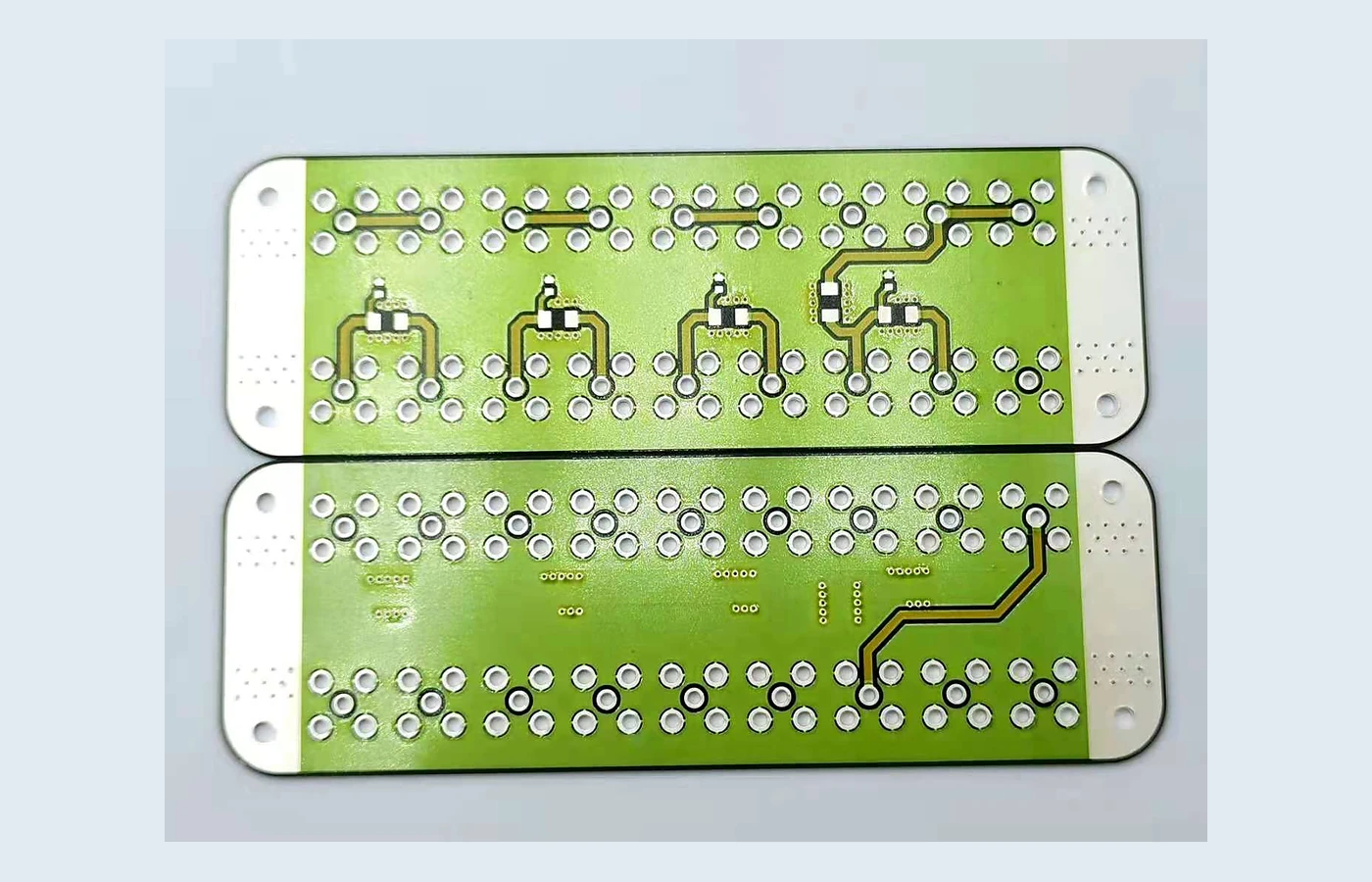

陶瓷金属化基板

陶瓷本身具有优良的绝缘、耐温和尺寸稳定性,但要作为电子封装或互连基板使用,需要在表面建立可靠的金属层。陶瓷金属化的关键不是“有金属颜色”,而是膜层与陶瓷之间的附着、后续焊接或键合性能,以及热循环后的稳定性。

金属化方案如何选择

厚膜金属化常通过浆料印刷和高温烧结形成导体,可进一步根据需要进行表面处理。精细线路或特殊微波结构也可以评估薄膜工艺。选择时要先明确终端连接方式:锡焊、银焊、金丝/铝丝键合、导电胶或机械接触对膜层要求不同。

基板材料同样重要。氧化铝适用范围广、成本相对平衡;氮化铝具有更高导热潜力,但材料、加工和金属化兼容性需要更严格的工程验证。

产品特点与工程价值

连接功能明确

围绕焊接、键合、导电胶或机械接触选择膜层。

陶瓷优势保留

在获得导电图形的同时利用陶瓷绝缘、耐热和稳定特性。

图形可定制

焊盘、线路、接地面和局部金属区可按封装结构设计。

后处理可组合

可评估镍金等表面处理,以匹配可焊性与储存要求。

常用材料与规格方向

基材方向96%氧化铝、氮化铝及其他陶瓷按图纸评估
图形工艺厚膜印刷烧结;精细线路可按需求评估薄膜方案
连接方式锡焊、钎焊、金属丝键合、导电胶或弹片接触
表面处理裸烧结导体或镍金等后处理,按终端工艺确定
加工形式圆片、方片、异形、孔槽及阵列拼版按可制造性评估
检验重点图形尺寸、附着、导通、外观、可焊/键合性能
网页参数为常见设计方向,不构成对所有尺寸和结构的统一承诺。最终材料、精度、膜层、测试与交付要求以双方确认的工程图、规格书和样件结果为准。

典型应用

  • 功率器件与LED封装基板
  • 传感器、继电器、真空和气密封装部件
  • 高温连接端子与陶瓷电极
  • 微波、高频或精密电子模块中的金属化陶瓷件

询价与DFM评审需要提供

  • 陶瓷材质、厚度、外形尺寸与表面粗糙度要求
  • 金属图形文件和关键尺寸公差
  • 后续焊接、钎焊、键合或胶粘工艺
  • 工作温度、热循环、介质和机械载荷
  • 表面处理、包装、可焊性或附着力测试要求

为什么必须说明后续装配工艺

同一金属图形用于锡焊和金丝键合时,对表面材料、粗糙度、厚度和清洁度的要求可能完全不同。若在报价阶段没有说明,后续很容易出现“导通正常但无法装配”的问题。

相关技术文章

PRODUCT FAQ

陶瓷金属化基板常见问题

陶瓷金属化后可以直接焊锡吗?

取决于金属体系和表面状态。需要在项目评审中明确焊料、助焊剂、温度曲线和储存条件,并通过样件可焊性验证。

氮化铝一定比氧化铝好吗?

不一定。氮化铝导热性能更高,但成本、加工、金属化和可靠性要求也不同,应以热设计和总体成本判断。

可以只做局部金属化吗?

可以按图形文件设计局部焊盘、线路或大面积电极,但边缘、转角和最小间距要进行DFM评审。

能否做镀镍金?

可根据基材、底层金属、焊接或键合要求评估镍金等表面处理,最终以样件和规格确认为准。
