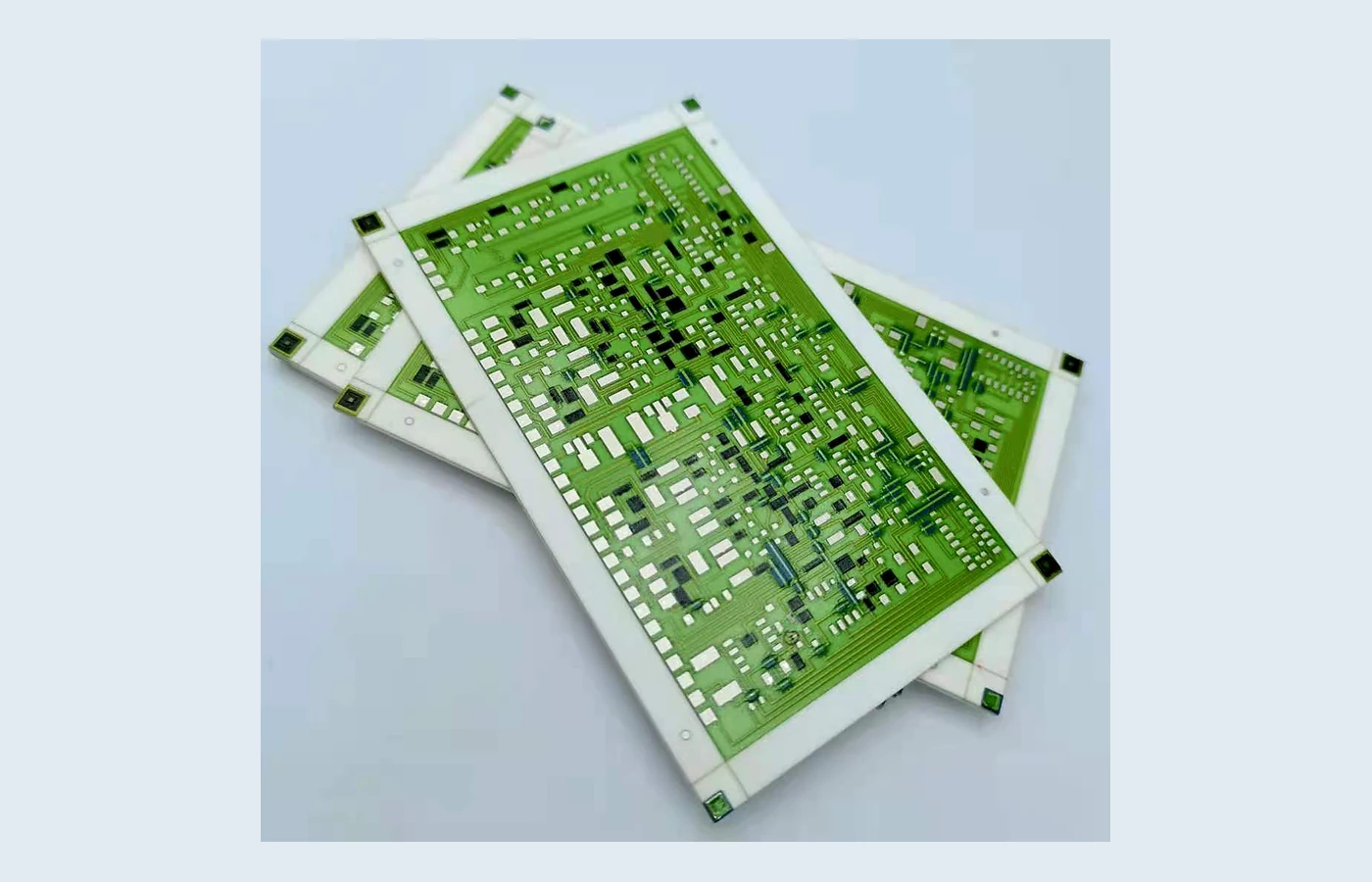

厚膜电阻网络适合把多组电阻、分压、终端、偏置或匹配功能集成在一块陶瓷基板上。它可以缩小体积、改善热耦合和装配效率,但电阻精度、比例匹配、温度系数和功率分配必须在设计阶段明确。
阻值是如何形成的
厚膜电阻的初始阻值由浆料方阻与图形“方数”决定,即有效长度与宽度的比值。烧结膜厚、边缘形貌、基板状态和炉温都会带来波动,因此高精度项目通常需要预留激光调阻区域。
未经激光调阻的常规量产项目,建议优先按±5%等级评估。要求±2%或更高精度时,需要确认阻值范围、调阻结构、测量治具、温度条件和调阻后保护方案。电阻间“比例匹配”有时比每个绝对阻值更关键,也应单独标注。
产品特点与工程价值
高密度集成
把多组电阻与互连集中在陶瓷基板上,减少分立装配。
热耦合一致
同一基板上的电阻处于相近温度环境,有利于比例稳定。
阻值范围灵活
通过不同方阻浆料和图形组合覆盖多种阻值区间。
可调阻评估
对更高精度或匹配要求,可设计激光调阻区并验证。
常用材料与规格方向
| 基材 | 常用氧化铝陶瓷;尺寸、厚度和外形按模块结构确定 |
|---|---|
| 电阻信息 | 每个电阻的标称值、公差、比例匹配、TCR与功率 |
| 导体与端接 | 焊盘、引线、端子、键合区或插件结构按装配选择 |
| 精度策略 | 不调阻常规建议±5%评估;更高精度需激光调阻和测试确认 |
| 保护 | 调阻后保护层、灌封或外壳需兼顾散热与电性能 |
| 测试 | 单阻值、网络关系、绝缘、耐压、功率与温度漂移 |
典型应用
- 电源、控制器和仪器中的分压与偏置网络
- 模拟信号调理、传感桥路和终端匹配
- 高温或空间受限模块中的电阻集成
- 替代旧式厚膜混合集成电阻板或定制电阻阵列
询价与DFM评审需要提供
- 原理图与网络连接关系,不能只提供阻值清单
- 每个阻值、公差、比例匹配、TCR、功率和工作电压
- 陶瓷外形、安装、焊盘、端子和封装方式
- 是否允许激光调阻、调阻方向、测试温度和测量电流
- 寿命、温度循环、湿热、保护涂层和批量数量
图纸标注建议
不要把所有电阻简单标成同一±2%而不说明功能优先级。建议区分绝对阻值、相对匹配、线性度或总网络输出,并给出测量温度和测量端点。这样工程团队才能用更合理的调阻顺序和检验方法实现目标。
