陶瓷电路板和FR-4 PCB并不是简单的高端与低端关系。两者材料、工艺和优势不同，应根据温度、绝缘、散热、功能集成、机械结构和成本选择。
一、材料基础不同
FR-4以玻璃纤维增强环氧树脂为基础，适合大多数消费、工业和控制电子；陶瓷电路以氧化铝、氮化铝等无机材料为基板，更适合耐温、绝缘、尺寸稳定和热管理要求较高的场景。
二、主要差异
| 维度 | 陶瓷电路 | FR-4 PCB |
|---|---|---|
| 耐温与尺寸稳定 | 陶瓷无机基材在高温与热循环下更稳定 | 适合常规电子温度范围，树脂受高温影响更明显 |
| 导热 | 氧化铝高于普通FR-4，氮化铝可进一步提升 | 基材导热较低，常通过铜、导热介质和散热结构改善 |
| 线路与层数 | 工艺类型多，厚膜可集成功能电阻/加热，复杂多层需特定路线 | 多层、细线和大规模互连生态成熟，设计自由度高 |
| 机械 | 硬、脆，需要控制孔边、尖角与装配应力 | 相对有韧性，钻孔和大板制造成熟 |
| 成本 | 材料和定制工艺通常更高，适合功能或环境驱动项目 | 标准化程度高，大多数普通电路成本更有优势 |
三、什么情况下优先使用FR-4
- 工作温度和散热要求常规。
- 需要复杂多层、高密度数字互连和大量标准元件。
- 板面积较大、成本敏感且不需要直接集成功能电阻。
- 供应链和装配以标准SMT为主。
四、什么情况下考虑陶瓷电路
- 环境温度、热循环或尺寸稳定要求高。
- 需要更好的电绝缘和热传导路径。
- 希望把加热电阻、传感轨迹或电阻网络直接做在基板上。
- 设备空间小、需要金属化陶瓷封装或特殊介质兼容。

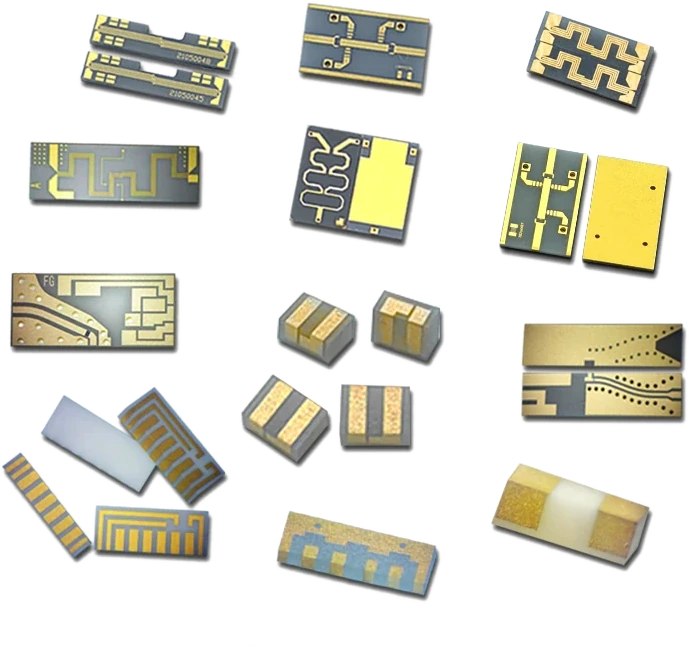

五、陶瓷电路也有多种工艺
厚膜、薄膜、DBC、DPC、LTCC和HTCC的成膜、金属厚度、精细度、成本和应用不同。“陶瓷PCB”只是大类名称，询价时应说明真正需要的是功能电阻、厚铜功率、精细高频还是多层封装。
六、可以混合使用
很多系统采用FR-4主板加局部陶瓷功能模块：主板承担控制和连接，陶瓷部件承担高温、加热、功率或传感。这种分工往往比把整块板都改成陶瓷更经济。
七、选择流程
- 列出温度、功耗、绝缘、电压和环境条件。
- 明确是否需要功能电阻、加热或精密金属化。
- 比较系统级成本，而不是只比较裸板单价。
- 评估装配、焊接、机械固定和维修方式。
- 通过样件验证热、电和机械可靠性。
本文用于通用工程交流，不替代项目图纸、材料数据表、适用标准和样件验证。涉及安全、医疗、汽车或法规要求时，应由客户完成系统级风险评估和认证。
