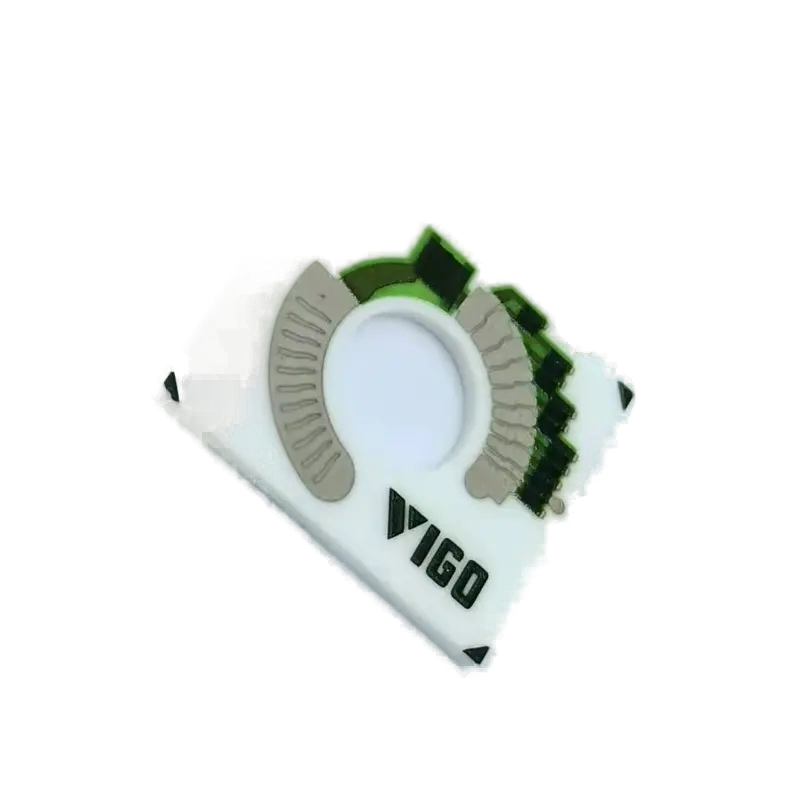

定制油位传感器陶瓷电阻片时，最常见的误区是只提供“总阻值”和一张外形照片。真正决定仪表显示是否准确的，是整个摆臂行程内的阻值曲线。
一、油位电阻片如何工作
浮子随液面上下移动，通过摆臂带动触点在陶瓷电阻轨迹上滑动。触点位置改变后，输出电阻随之变化，仪表或控制器将电阻转换为油位显示。油箱并非规则几何体，因此液位高度、剩余体积与摆臂角度通常不是线性关系。
二、必须提供的参数
| 空油阻值 | 浮子处于最低有效位置时的目标阻值及允许公差 |
|---|---|
| 满油阻值 | 浮子处于最高有效位置时的目标阻值及允许公差 |
| 有效角度 | 起点、终点、旋转方向、机械限位与摆臂中心 |
| 中间标定点 | 建议至少提供若干角度/液位与对应阻值，曲线越复杂点数越多 |
| 机械图 | 陶瓷外形、厚度、孔槽、基准、触点半径和焊盘位置 |
| 环境寿命 | 燃油类型、温度、浸泡、振动、触点压力和循环次数 |
三、Gerber为什么不能直接定义阻值
Gerber只描述电阻轨迹的几何形状。最终阻值取决于电阻浆料的方阻、图形长宽比、印刷膜厚、烧结状态、接触位置和是否激光调阻。工程师需要根据目标曲线反推图形，并在样件后用实测数据修正。
四、旧件逆向的正确测量方法
- 清洁但不要破坏轨迹和接触区，记录磨损状态。
- 建立旋转中心和角度治具，固定起点方向。
- 在整个有效行程记录多个角度点的阻值。
- 至少测量两到三件样品，区分设计曲线与磨损偏差。
- 测量陶瓷外形、厚度、孔槽、触点轨迹半径和机械限位。
- 新样件装回原传感器，与仪表共同验证。
五、触点系统同样关键
触点材料、接触压力、数量、滑动速度和振动会影响接触噪声、瞬断和磨损。如果新电阻片使用原触点，需要提供触点照片和材料信息；若触点也改变，必须重新进行寿命和输出稳定性验证。
六、验收不应只测两端电阻
推荐验收包括：总阻值、关键标定点、全行程连续性、接触噪声、重复性、耐燃油、温度循环和磨损寿命。对于仪表显示项目，还应以整机油量或模拟液位测试作为最终判断。
七、提高开发成功率的资料包
- 原件与传感器总成照片
- 二维尺寸图与有效摆臂几何
- 角度—阻值或液位—阻值表
- 仪表或控制器输入要求
- 燃油、温度、寿命和批量信息
本文用于通用工程交流，不替代项目图纸、材料数据表、适用标准和样件验证。涉及安全、医疗、汽车或法规要求时，应由客户完成系统级风险评估和认证。
